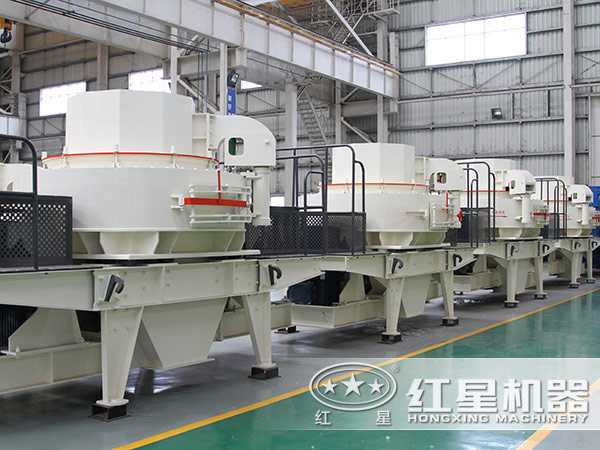

制砂機主要部件的受力分析

楊帥軍老師

紅星技術工程師

在線咨詢

在制砂機的各部件中，對軸承、分料盤、轉子以及拋料頭的硬度要求較高，因?yàn)檫@些部件在生產中受到的沖擊力較大，下面我們來看一下制砂機主要部件的受力分析。

軸承的受力分析

軸承作為制砂機重要的配件之一，支撐著制砂機的各個結構，承載著破碎物料時的沖擊力，其性能的好壞直接影響到設備的正常運轉和生產效率。制砂機軸承在工作中承受的載荷較大，不但要承受較大的軸向震動載荷，還要承受一定的徑向震動載荷。

分料盤的受力分析

物料由落料環豎直進入轉子的分料盤，在此過程中，分料盤受到物料豎直方向上的沖擊力；物料進入高速旋轉的轉子與分料盤接觸時隨轉子轉動，在離心力的作用下，由分料盤中心向通道外端拋料口出運動，此時分料盤受到物料水平方向上的摩擦力。

轉子的受力分析

制砂機轉子在高速運轉時，由于轉子的鑄造偏差和板錘質量總和的偏差，會使轉子在轉動時產生不平衡的離心力，此離心力容易造成制砂機異常振動，從而導致轉子軸承出現損壞。

拋料頭的受力分析

當物料對拋料頭的沖擊角接近90度時，拋料頭主要承受沖擊載荷；當沖擊角接近0度時，拋料頭與石料之間為滑動摩擦。而在制砂機的破碎過程中，沖擊角通常在30-45度之間。即拋料頭既要承受強烈沖擊，又要承受高速的滑動摩擦作用。
